COMPACT XS DER 'EXTRA SMALL' VERTEILER

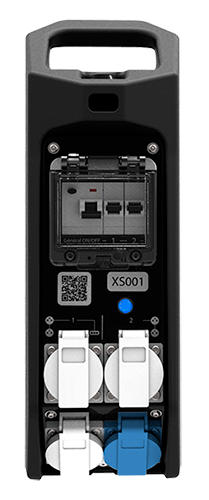

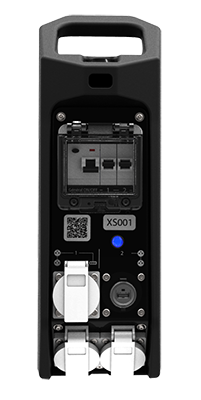

ACCESS COMPACT XS vereint auf kleinstem Raum alles, was Sie benötigen, um Ihre Aussteller zufrieden zu stellen.
Der Verteiler kann bis zu 4 kW (16 A einphasig) oder 8 kW (32 A einphasig) liefern.
Zwei Modelle sind mit einer 24-Stunden-Steckdose ausgestattet, die durch einen 2-A-Leistungsschalter anstelle eines Leistungsschalters für das 18-A-Modell geschützt ist, für eine Verteilung von bis zu 4,5 kW, und einem zusätzlichen 2-A-Leistungsschalter für das 34-A-Modell, für eine Verteilung von bis zu 8,5 kW.
Durch eine von CUBE entworfene Klemme befestigt, wird der Verteiler so mit beträchtlichem Zeitgewinn installiert, mit dem Stromnetz verbunden und verriegelt.
Der Verteiler kann bis zu 4 kW (16 A einphasig) oder 8 kW (32 A einphasig) liefern.
Zwei Modelle sind mit einer 24-Stunden-Steckdose ausgestattet, die durch einen 2-A-Leistungsschalter anstelle eines Leistungsschalters für das 18-A-Modell geschützt ist, für eine Verteilung von bis zu 4,5 kW, und einem zusätzlichen 2-A-Leistungsschalter für das 34-A-Modell, für eine Verteilung von bis zu 8,5 kW.
Durch eine von CUBE entworfene Klemme befestigt, wird der Verteiler so mit beträchtlichem Zeitgewinn installiert, mit dem Stromnetz verbunden und verriegelt.
ACCESS COMPACT XS vereint auf kleinstem Raum alles, was Sie benötigen, um Ihre Aussteller zufrieden zu stellen.
Der Verteiler kann bis zu 4 kW (16 A einphasig) oder 8 kW (32 A einphasig) liefern.
Zwei Modelle sind mit einer 24-Stunden-Steckdose ausgestattet, die durch einen 2-A-Leistungsschalter anstelle eines Leistungsschalters für das 18-A-Modell geschützt ist, für eine Verteilung von bis zu 4,5 kW, und einem zusätzlichen 2-A-Leistungsschalter für das 34-A-Modell, für eine Verteilung von bis zu 8,5 kW.
Durch eine von CUBE entworfene Klemme befestigt, wird der Verteiler so mit beträchtlichem Zeitgewinn installiert, mit dem Stromnetz verbunden und verriegelt.
Der Verteiler kann bis zu 4 kW (16 A einphasig) oder 8 kW (32 A einphasig) liefern.
Zwei Modelle sind mit einer 24-Stunden-Steckdose ausgestattet, die durch einen 2-A-Leistungsschalter anstelle eines Leistungsschalters für das 18-A-Modell geschützt ist, für eine Verteilung von bis zu 4,5 kW, und einem zusätzlichen 2-A-Leistungsschalter für das 34-A-Modell, für eine Verteilung von bis zu 8,5 kW.
Durch eine von CUBE entworfene Klemme befestigt, wird der Verteiler so mit beträchtlichem Zeitgewinn installiert, mit dem Stromnetz verbunden und verriegelt.
ALLGEMEINER TRENN- UND STECKDOSENSCHUTZ
16A Modell:
1 Fehlerstrom-Schutzschalter (RCCB) 25A/30mA/2P
1 Leistungsschutzschalter 16A/1P - C Kurve
18A Modell:
1 Fehlerstrom-Schutzschalter (RCCB) 16A/30mA/2P
1 Leistungsschutzschalter 16A/1P - C Kurve + 1 Leistungsschutzschalter 2A/1P - D Kurve
32A Modell:
1 Fehlerstrom-Schutzschalter (RCCB) 40A/30mA/2P
2 Leistungsschutzschalter 16A/1P - C Kurve
34A Modell:
1 Fehlerstrom-Schutzschalter (RCCB) 40A/30mA/2P
2 Leistungsschutzschalter 16A/1P - C Kurve + 1 Leistungsschutzschalter 2A/1P - D Kurve
1 Fehlerstrom-Schutzschalter (RCCB) 25A/30mA/2P
1 Leistungsschutzschalter 16A/1P - C Kurve
18A Modell:
1 Fehlerstrom-Schutzschalter (RCCB) 16A/30mA/2P
1 Leistungsschutzschalter 16A/1P - C Kurve + 1 Leistungsschutzschalter 2A/1P - D Kurve
32A Modell:
1 Fehlerstrom-Schutzschalter (RCCB) 40A/30mA/2P
2 Leistungsschutzschalter 16A/1P - C Kurve
34A Modell:
1 Fehlerstrom-Schutzschalter (RCCB) 40A/30mA/2P
2 Leistungsschutzschalter 16A/1P - C Kurve + 1 Leistungsschutzschalter 2A/1P - D Kurve
16A Modell:
1 Fehlerstrom-Schutzschalter (RCCB) 25A/30mA/2P
1 Leistungsschutzschalter 16A/1P - C Kurve
18A Modell:
1 Fehlerstrom-Schutzschalter (RCCB) 16A/30mA/2P
1 Leistungsschutzschalter 16A/1P - C Kurve + 1 Leistungsschutzschalter 2A/1P - D Kurve
32A Modell:
1 Fehlerstrom-Schutzschalter (RCCB) 40A/30mA/2P
2 Leistungsschutzschalter 16A/1P - C Kurve
34A Modell:
1 Fehlerstrom-Schutzschalter (RCCB) 40A/30mA/2P
2 Leistungsschutzschalter 16A/1P - C Kurve + 1 Leistungsschutzschalter 2A/1P - D Kurve
1 Fehlerstrom-Schutzschalter (RCCB) 25A/30mA/2P
1 Leistungsschutzschalter 16A/1P - C Kurve
18A Modell:
1 Fehlerstrom-Schutzschalter (RCCB) 16A/30mA/2P
1 Leistungsschutzschalter 16A/1P - C Kurve + 1 Leistungsschutzschalter 2A/1P - D Kurve
32A Modell:
1 Fehlerstrom-Schutzschalter (RCCB) 40A/30mA/2P
2 Leistungsschutzschalter 16A/1P - C Kurve
34A Modell:
1 Fehlerstrom-Schutzschalter (RCCB) 40A/30mA/2P
2 Leistungsschutzschalter 16A/1P - C Kurve + 1 Leistungsschutzschalter 2A/1P - D Kurve
AUSSTELLER-VERTEILUNG UND ÜBERWACHUNG
Signalisierung
Ein OF-Hilfssignal zum Erfassen der EIN- oder AUS-Position des Fehlerstrom-Schutzschalter (RCCB)

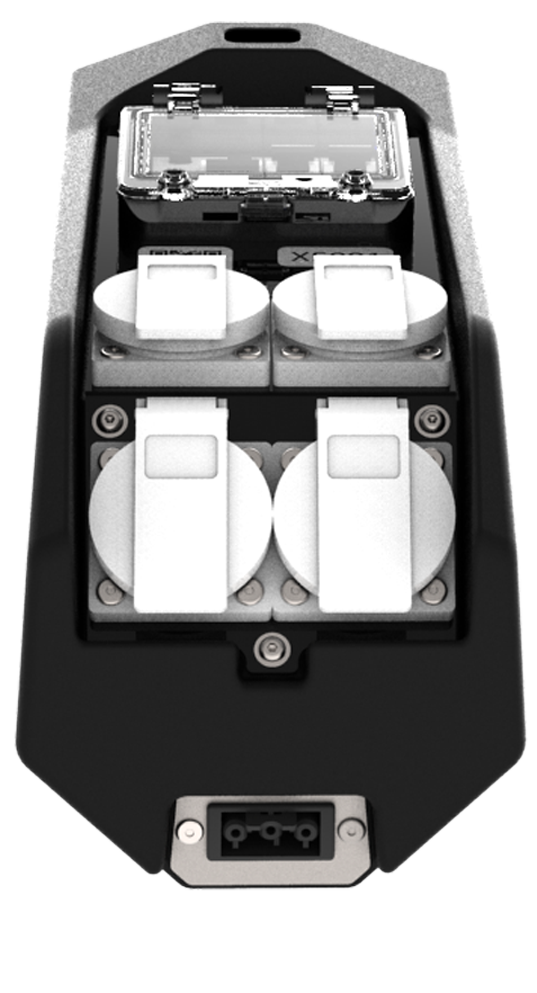

Stromverteilung für die Aussteller
4 Schuko 16A, 2P+E, 230V
1 Wieland GST18i3, 16A/3P Buchse zum Anschluss einer Standbeleuchtung
Gesteuerte Abschaltung (außer 24-Stunden-Steckdosen)
Einmalig pro Schütz 25 A/2P
Zähler
Integrierter MID-Zähler (Möglichkeit der Verbrauchsabrechnung gegenüber dem Aussteller oder dem Veranstalter).
Optional erhältlicher Anschluss
USB-Buchse 2A, (Typ A oder C) auf der Vorderseite des Verteilers (an Stelle eines Schuko).
Ein OF-Hilfssignal zum Erfassen der EIN- oder AUS-Position des Fehlerstrom-Schutzschalter (RCCB)
Stromverteilung für die Aussteller
4 Schuko 16A, 2P+E, 230V
1 Wieland GST18i3, 16A/3P Buchse zum Anschluss einer Standbeleuchtung
Gesteuerte Abschaltung (außer 24-Stunden-Steckdosen)
Einmalig pro Schütz 25 A/2P
Zähler
Integrierter MID-Zähler (Möglichkeit der Verbrauchsabrechnung gegenüber dem Aussteller oder dem Veranstalter).
Optional erhältlicher Anschluss
USB-Buchse 2A, (Typ A oder C) auf der Vorderseite des Verteilers (an Stelle eines Schuko).
Signalisierung
Ein OF-Hilfssignal zum Erfassen der EIN- oder AUS-Position des Fehlerstrom-Schutzschalter (RCCB)
Stromverteilung für die Aussteller
4 Schuko 16A, 2P+E, 230V
1 Wieland GST18i3, 16A/3P Buchse zum Anschluss einer Standbeleuchtung
Gesteuerte Abschaltung (außer 24-Stunden-Steckdosen)
Einmalig pro Schütz 25 A/2P
Zähler
Integrierter MID-Zähler (Möglichkeit der Verbrauchsabrechnung gegenüber dem Aussteller oder dem Veranstalter).
Optional erhältlicher Anschluss
USB-Buchse 2A, (Typ A oder C) auf der Vorderseite des Verteilers (an Stelle eines Schuko).
Ein OF-Hilfssignal zum Erfassen der EIN- oder AUS-Position des Fehlerstrom-Schutzschalter (RCCB)
Stromverteilung für die Aussteller
4 Schuko 16A, 2P+E, 230V
1 Wieland GST18i3, 16A/3P Buchse zum Anschluss einer Standbeleuchtung
Gesteuerte Abschaltung (außer 24-Stunden-Steckdosen)
Einmalig pro Schütz 25 A/2P
Zähler
Integrierter MID-Zähler (Möglichkeit der Verbrauchsabrechnung gegenüber dem Aussteller oder dem Veranstalter).
Optional erhältlicher Anschluss
USB-Buchse 2A, (Typ A oder C) auf der Vorderseite des Verteilers (an Stelle eines Schuko).
DER INTEGRIERTE VERTEILER

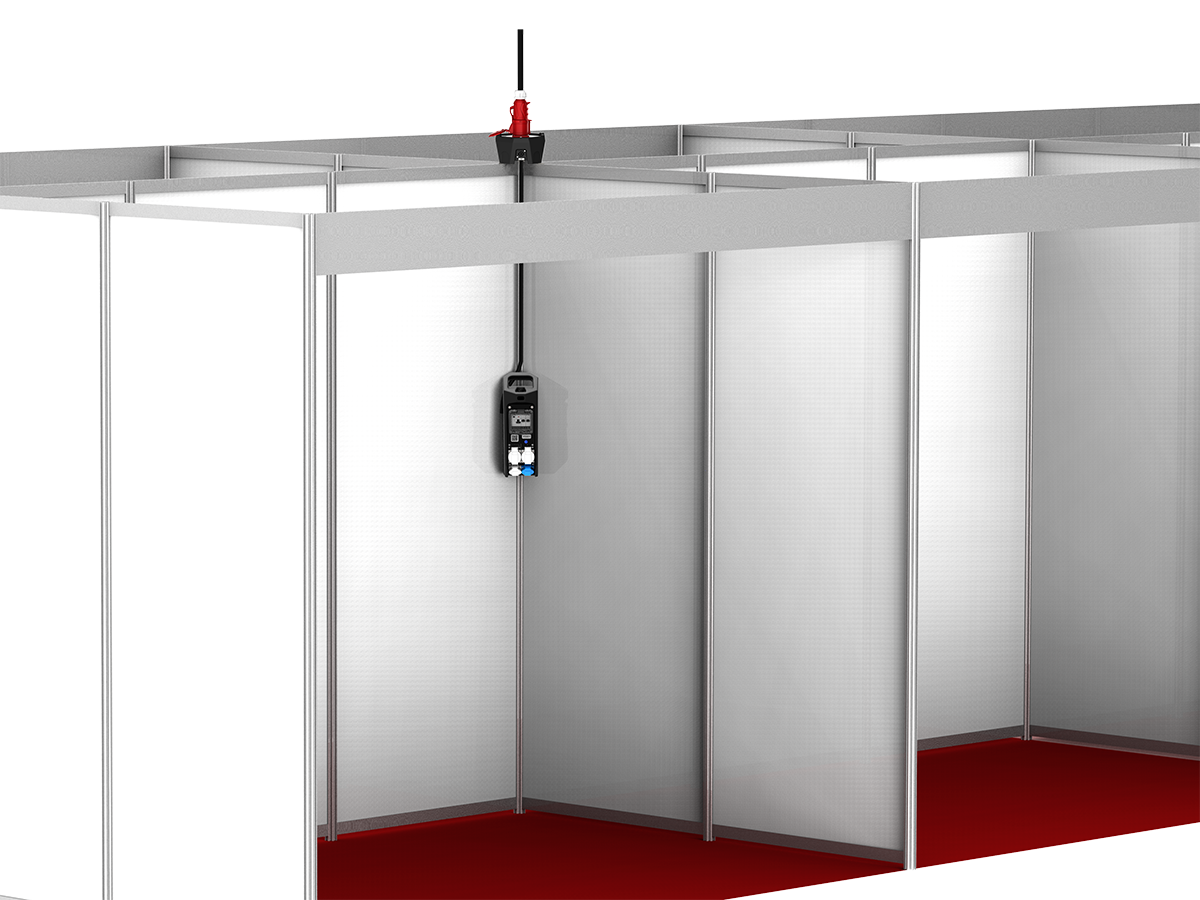

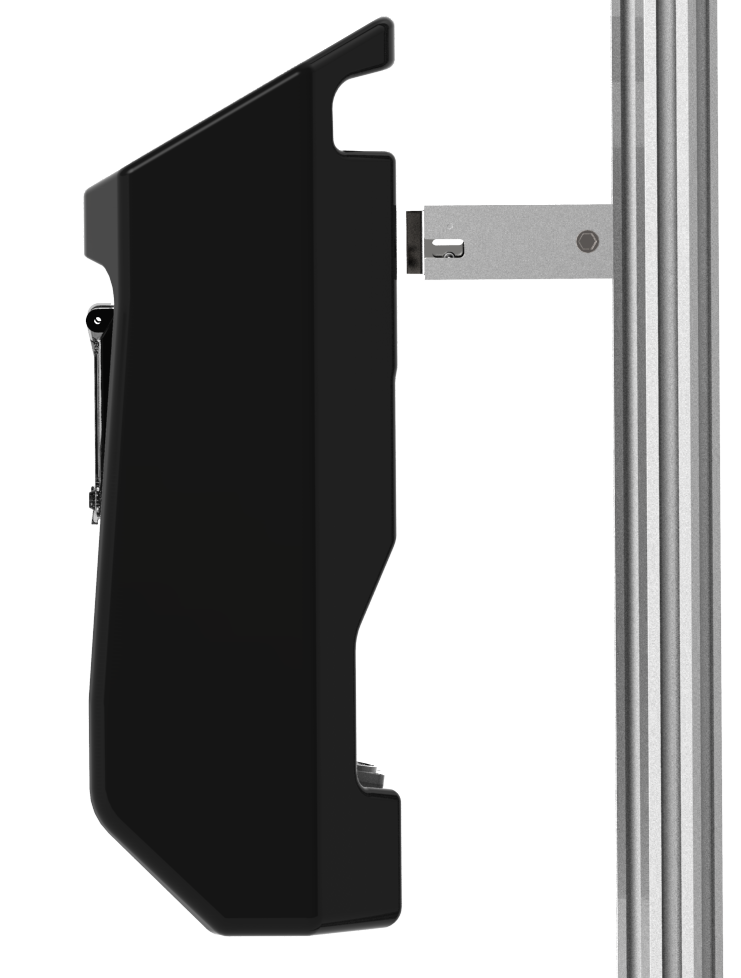

COMPACT XS kann direkt in die Systemstandbau Systeme eingesetzt werden.

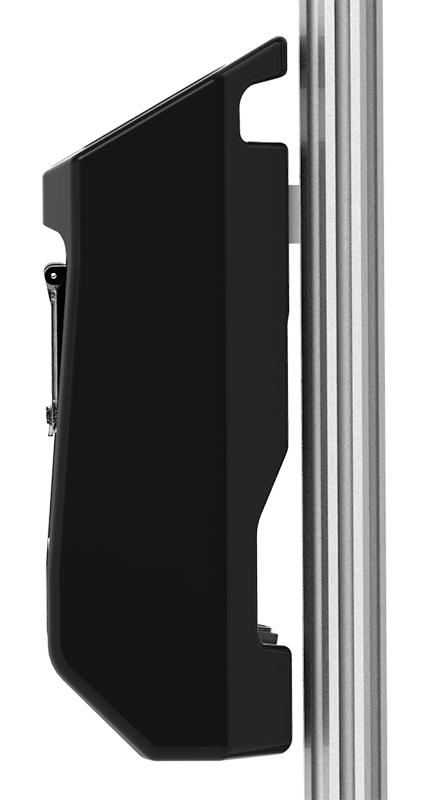

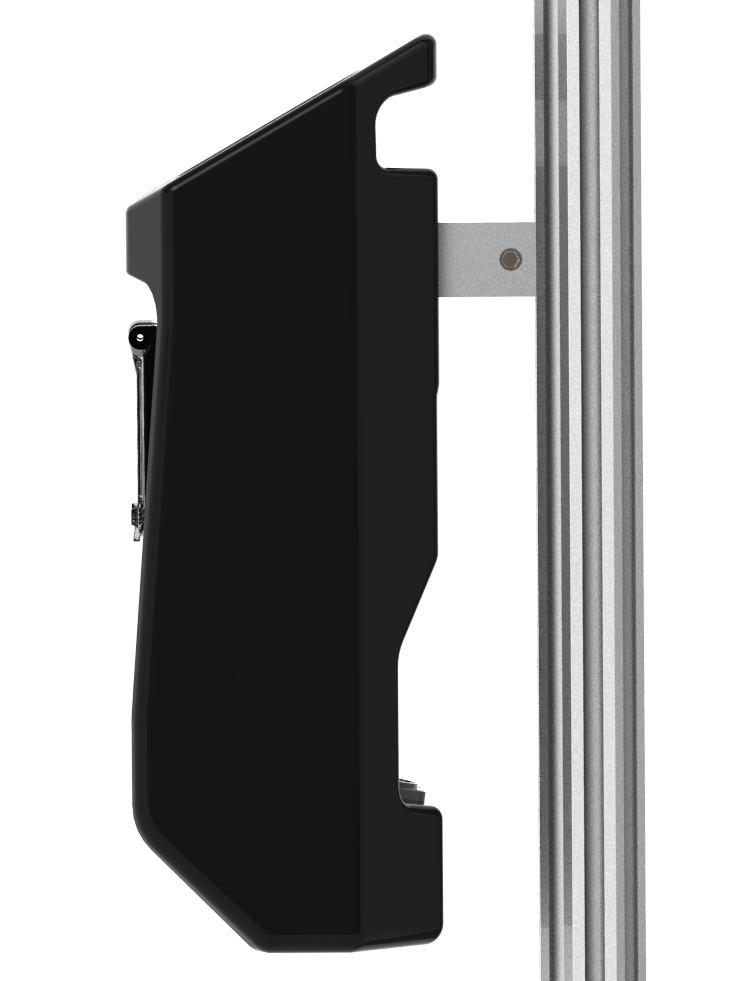

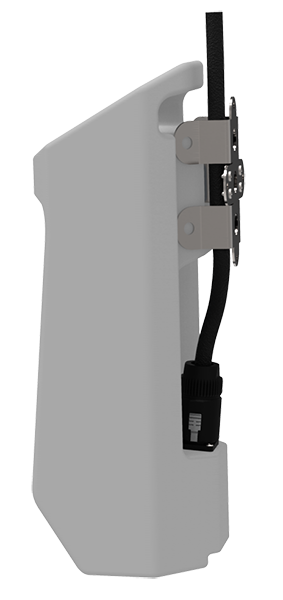

Das von CUBE entwickelte FIXWALL©-System ist für SODEM-, OCTANORM-, SYMA- und DUO-DISPLAY-Systeme geeignet. Eine Anpassung an andere Systeme ist auf Anfrage möglich.
Universelle Befestigung

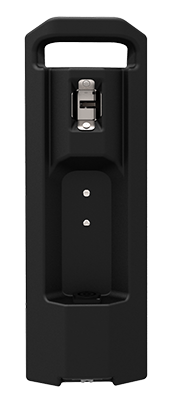

Eine Edelstahlplatte ermöglicht ein sicheres Aufhängen an „traditionellen“ Trennwänden.
Das von CUBE entwickelte FIXWALL©-System ist für SODEM-, OCTANORM-, SYMA- und DUO-DISPLAY-Systeme geeignet. Eine Anpassung an andere Systeme ist auf Anfrage möglich.
Universelle Befestigung
Eine Edelstahlplatte ermöglicht ein sicheres Aufhängen an „traditionellen“ Trennwänden.
COMPACT XS kann direkt in die Systemstandbau Systeme eingesetzt werden.
Das von CUBE entwickelte FIXWALL©-System ist für SODEM-, OCTANORM-, SYMA- und DUO-DISPLAY-Systeme geeignet. Eine Anpassung an andere Systeme ist auf Anfrage möglich.
Universelle Befestigung
Eine Edelstahlplatte ermöglicht ein sicheres Aufhängen an „traditionellen“ Trennwänden.
Das von CUBE entwickelte FIXWALL©-System ist für SODEM-, OCTANORM-, SYMA- und DUO-DISPLAY-Systeme geeignet. Eine Anpassung an andere Systeme ist auf Anfrage möglich.
Universelle Befestigung
Eine Edelstahlplatte ermöglicht ein sicheres Aufhängen an „traditionellen“ Trennwänden.
EXPO SPEZIFISCHE QUALITÄTEN
'Anti-Diebstahl'-Funktion

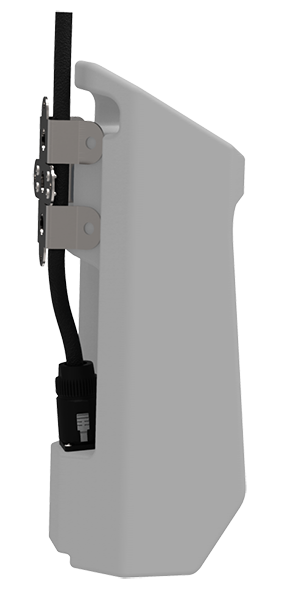

Das Einsatzsystem (FIXWALL©-System) ist per Schlüssel abgesichert. Dieses Befestigungssystem schützt auch die Stromversorgung des Verteilers, die für Aussteller unzugänglich ist, sobald dieser installiert ist.
Greifen und Handhaben
Ein integrierter Griff erleichtert das Handhaben beim Auf- und Abbau.
Robustheit und Gewicht (<3 kg)
Das rotationsgeformte Polyethylen Gehäuse bietet eine hohe mechanische Festigkeit bei reduziertem Gewicht.
Anzeige
Eine Betriebs-LED und eine LED zur Spannungsanzeige erleichtern die Überwachung des Betriebszustands.
Das Einsatzsystem (FIXWALL©-System) ist per Schlüssel abgesichert. Dieses Befestigungssystem schützt auch die Stromversorgung des Verteilers, die für Aussteller unzugänglich ist, sobald dieser installiert ist.
Greifen und Handhaben
Ein integrierter Griff erleichtert das Handhaben beim Auf- und Abbau.
Robustheit und Gewicht (<3 kg)
Das rotationsgeformte Polyethylen Gehäuse bietet eine hohe mechanische Festigkeit bei reduziertem Gewicht.
Anzeige
Eine Betriebs-LED und eine LED zur Spannungsanzeige erleichtern die Überwachung des Betriebszustands.
'Anti-Diebstahl'-Funktion
Das Einsatzsystem (FIXWALL©-System) ist per Schlüssel abgesichert. Dieses Befestigungssystem schützt auch die Stromversorgung des Verteilers, die für Aussteller unzugänglich ist, sobald dieser installiert ist.
Greifen und Handhaben
Ein integrierter Griff erleichtert das Handhaben beim Auf- und Abbau.
Robustheit und Gewicht (<3 kg)
Das rotationsgeformte Polyethylen Gehäuse bietet eine hohe mechanische Festigkeit bei reduziertem Gewicht.
Anzeige
Eine Betriebs-LED und eine LED zur Spannungsanzeige erleichtern die Überwachung des Betriebszustands.
Das Einsatzsystem (FIXWALL©-System) ist per Schlüssel abgesichert. Dieses Befestigungssystem schützt auch die Stromversorgung des Verteilers, die für Aussteller unzugänglich ist, sobald dieser installiert ist.
Greifen und Handhaben
Ein integrierter Griff erleichtert das Handhaben beim Auf- und Abbau.
Robustheit und Gewicht (<3 kg)
Das rotationsgeformte Polyethylen Gehäuse bietet eine hohe mechanische Festigkeit bei reduziertem Gewicht.
Anzeige
Eine Betriebs-LED und eine LED zur Spannungsanzeige erleichtern die Überwachung des Betriebszustands.
TECHNISCHE EIGENSCHAFTEN
Maße
H 40 cm x B 14 cm x T 15 cm.
Gewicht
<3kg
Gehäuse
Rotationsgeformt, mikrogestrahlt und geflammt. Polyethylen (PE), 100 % wiederverwertbar.
Kommunikation
Bluetooth, WLAN. Integriertes NFC-Tag und QR-Code.
H 40 cm x B 14 cm x T 15 cm.
Gewicht
<3kg
Gehäuse
Rotationsgeformt, mikrogestrahlt und geflammt. Polyethylen (PE), 100 % wiederverwertbar.
Kommunikation
Bluetooth, WLAN. Integriertes NFC-Tag und QR-Code.
Maße
H 40 cm x B 14 cm x T 15 cm.
Gewicht
<3kg
Gehäuse
Rotationsgeformt, mikrogestrahlt und geflammt. Polyethylen (PE), 100 % wiederverwertbar.
Kommunikation
Bluetooth, WLAN. Integriertes NFC-Tag und QR-Code.
H 40 cm x B 14 cm x T 15 cm.
Gewicht
<3kg
Gehäuse
Rotationsgeformt, mikrogestrahlt und geflammt. Polyethylen (PE), 100 % wiederverwertbar.
Kommunikation
Bluetooth, WLAN. Integriertes NFC-Tag und QR-Code.
