DIE I/O MINI CUBE VERTEILER KLEIN ABER FEIN...
Die Modelle MINI CUBE i/o (für IN/OUT) und MINI CUBE Standard sind die ideale Lösung für die dreiphasige UND/ODER einphasige Stromverteilung.
Sie sind in mehreren Ausführungen für eine Verteilung von bis zu 8 kW (Verteilung und Kettenanschlüsse für die erweiterte einphasige Stromversorgung) und bis zu 22 kW (ein- und dreiphasige Verteilung und Kettenanschlüsse für die erweiterte einphasige Stromversorgung) erhältlich.
Dieser Verteiler bietet zahlreiche Möglichkeiten und ergänzt die Produktreihe COMPACT XS.
Sie sind in mehreren Ausführungen für eine Verteilung von bis zu 8 kW (Verteilung und Kettenanschlüsse für die erweiterte einphasige Stromversorgung) und bis zu 22 kW (ein- und dreiphasige Verteilung und Kettenanschlüsse für die erweiterte einphasige Stromversorgung) erhältlich.
Dieser Verteiler bietet zahlreiche Möglichkeiten und ergänzt die Produktreihe COMPACT XS.
Die Modelle MINI CUBE i/o (für IN/OUT) und MINI CUBE Standard sind die ideale Lösung für die dreiphasige UND/ODER einphasige Stromverteilung.
Sie sind in mehreren Ausführungen für eine Verteilung von bis zu 8 kW (Verteilung und Kettenanschlüsse für die erweiterte einphasige Stromversorgung) und bis zu 22 kW (ein- und dreiphasige Verteilung und Kettenanschlüsse für die erweiterte einphasige Stromversorgung) erhältlich.
Dieser Verteiler bietet zahlreiche Möglichkeiten und ergänzt die Produktreihe COMPACT XS.
Sie sind in mehreren Ausführungen für eine Verteilung von bis zu 8 kW (Verteilung und Kettenanschlüsse für die erweiterte einphasige Stromversorgung) und bis zu 22 kW (ein- und dreiphasige Verteilung und Kettenanschlüsse für die erweiterte einphasige Stromversorgung) erhältlich.
Dieser Verteiler bietet zahlreiche Möglichkeiten und ergänzt die Produktreihe COMPACT XS.

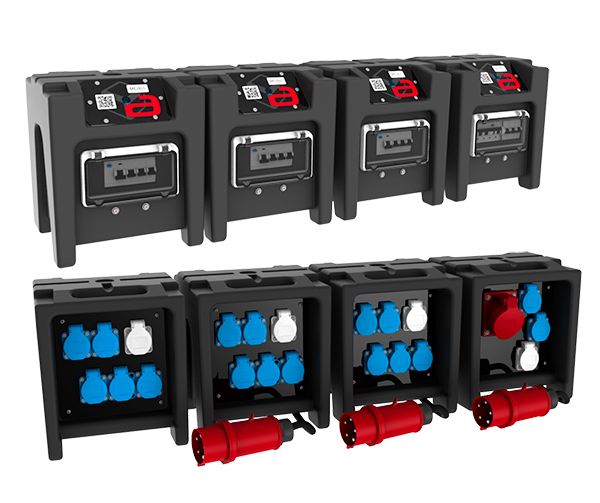

4 IN/OUT-ARCHITEKTUREN 100 % VIELSEITIGKEIT

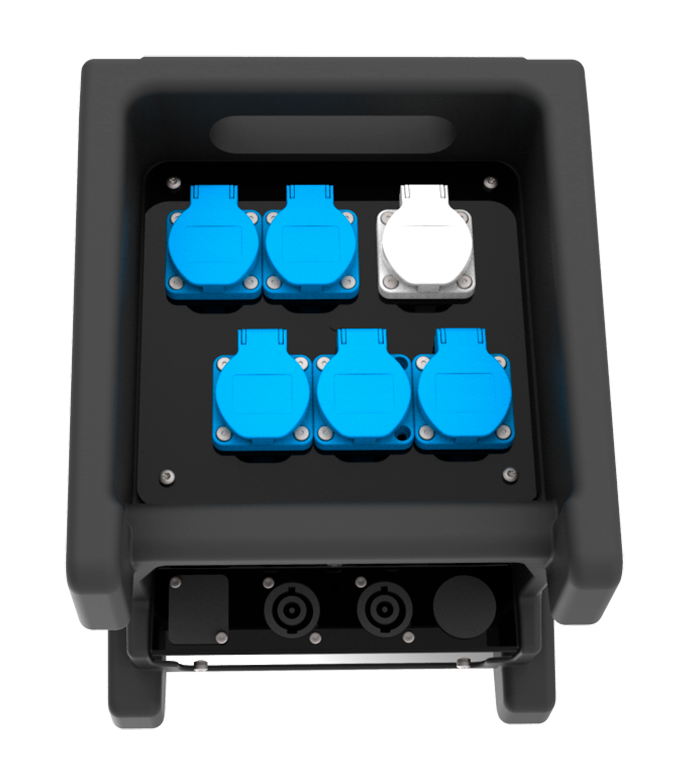

MINI CUBE i/o1 einphasig 32A
Kopie 1x32A einphasig Verteilung 6x16A einphasig (max. 8 kW)
MINI CUBE i/o3 einphasig 32A
Kopie 3x32A einphasig Verteilung 6x16A einphasig (max. 8 kW)
MINI CUBE i/o5 einphasig 32A
Kopie 5x20A einphasig Verteilung 6x16A einphasig (max. 8 kW)

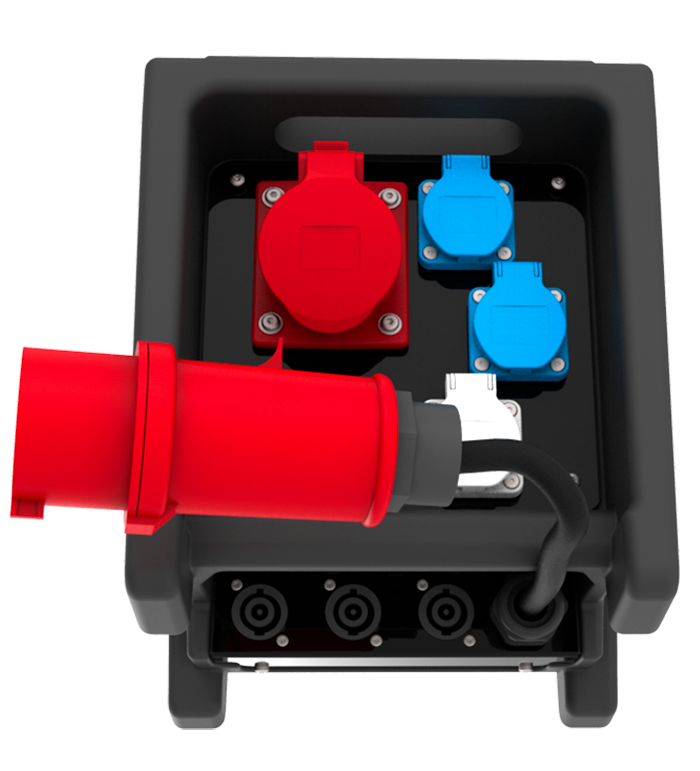

MINI CUBE i/o3 dreiphasig 32A
Kopie 3x32A einphasig Verteilung 3x16A einphasig + 1x32A dreiphasig (max. 22 kW)
Kopie 1x32A einphasig Verteilung 6x16A einphasig (max. 8 kW)
MINI CUBE i/o3 einphasig 32A
Kopie 3x32A einphasig Verteilung 6x16A einphasig (max. 8 kW)
MINI CUBE i/o5 einphasig 32A
Kopie 5x20A einphasig Verteilung 6x16A einphasig (max. 8 kW)
MINI CUBE i/o3 dreiphasig 32A
Kopie 3x32A einphasig Verteilung 3x16A einphasig + 1x32A dreiphasig (max. 22 kW)
MINI CUBE i/o1 einphasig 32A
Kopie 1x32A einphasig Verteilung 6x16A einphasig (max. 8 kW)
MINI CUBE i/o3 einphasig 32A
Kopie 3x32A einphasig Verteilung 6x16A einphasig (max. 8 kW)
MINI CUBE i/o5 einphasig 32A
Kopie 5x20A einphasig Verteilung 6x16A einphasig (max. 8 kW)
MINI CUBE i/o3 dreiphasig 32A
Kopie 3x32A einphasig Verteilung 3x16A einphasig + 1x32A dreiphasig (max. 22 kW)
Kopie 1x32A einphasig Verteilung 6x16A einphasig (max. 8 kW)
MINI CUBE i/o3 einphasig 32A
Kopie 3x32A einphasig Verteilung 6x16A einphasig (max. 8 kW)
MINI CUBE i/o5 einphasig 32A
Kopie 5x20A einphasig Verteilung 6x16A einphasig (max. 8 kW)
MINI CUBE i/o3 dreiphasig 32A
Kopie 3x32A einphasig Verteilung 3x16A einphasig + 1x32A dreiphasig (max. 22 kW)

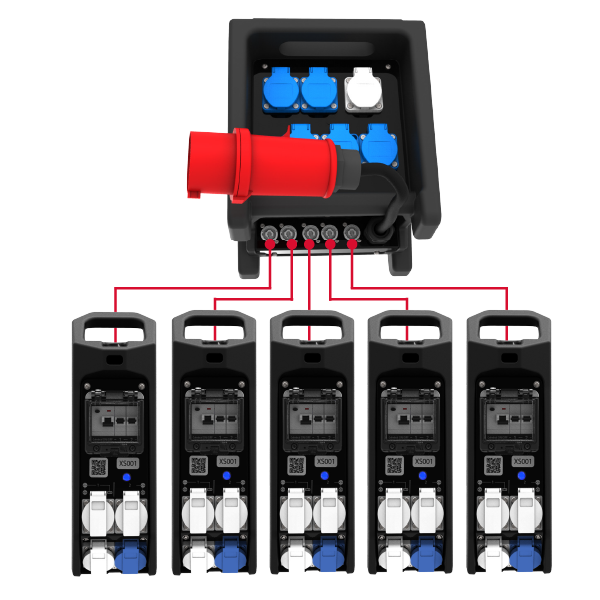

FULL MCi/o AUSSTATTUNG
MC i/o3 + Compact XS32A

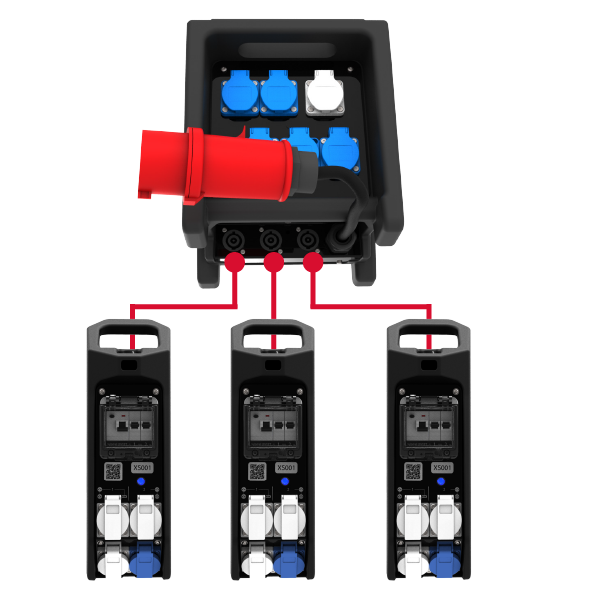

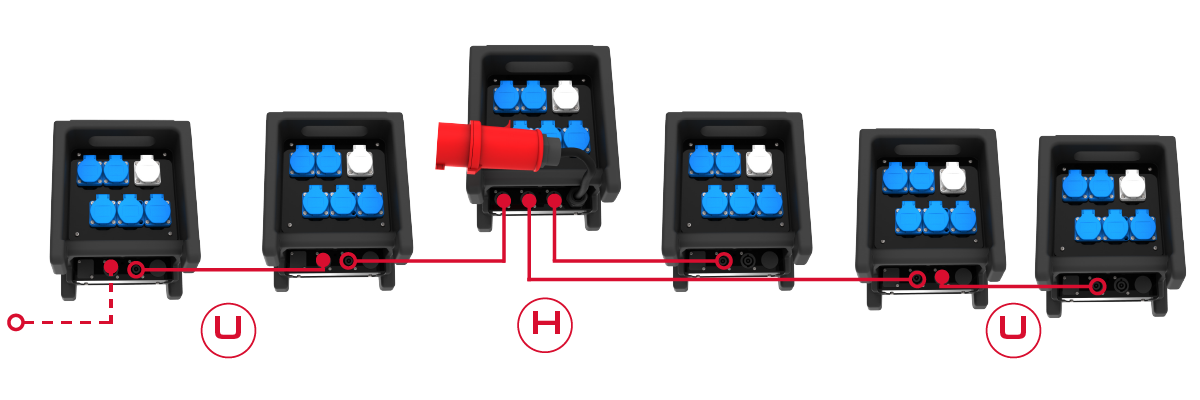

GEMISCHTE AUSSTATTUNG
Einsatz des „HAUPT”-Verteilers
Der am Stromnetz angeschlossene Hauptverteiler verfügt über eine Schaltstelle (dreiphasig zu einphasig) die den SPLITTER ersetzen kann.
An die Standfläche bestangepasste UNTER-Verteiler
Diese Art von Architektur ermöglicht es, kleine Stände mit COMPACT XS-Verteilern auszustatten, die gegebenenfalls direkt an der Standkonstruktion aufgehängt und mit einer „Diebstahlsicherung” ausgestattet werden können
Der am Stromnetz angeschlossene Hauptverteiler verfügt über eine Schaltstelle (dreiphasig zu einphasig) die den SPLITTER ersetzen kann.
An die Standfläche bestangepasste UNTER-Verteiler
Diese Art von Architektur ermöglicht es, kleine Stände mit COMPACT XS-Verteilern auszustatten, die gegebenenfalls direkt an der Standkonstruktion aufgehängt und mit einer „Diebstahlsicherung” ausgestattet werden können
Einsatz des „HAUPT”-Verteilers
Der am Stromnetz angeschlossene Hauptverteiler verfügt über eine Schaltstelle (dreiphasig zu einphasig) die den SPLITTER ersetzen kann.
An die Standfläche bestangepasste UNTER-Verteiler
Diese Art von Architektur ermöglicht es, kleine Stände mit COMPACT XS-Verteilern auszustatten, die gegebenenfalls direkt an der Standkonstruktion aufgehängt und mit einer „Diebstahlsicherung” ausgestattet werden können
Der am Stromnetz angeschlossene Hauptverteiler verfügt über eine Schaltstelle (dreiphasig zu einphasig) die den SPLITTER ersetzen kann.
An die Standfläche bestangepasste UNTER-Verteiler
Diese Art von Architektur ermöglicht es, kleine Stände mit COMPACT XS-Verteilern auszustatten, die gegebenenfalls direkt an der Standkonstruktion aufgehängt und mit einer „Diebstahlsicherung” ausgestattet werden können
MC i/o5 + COMPACT XS18A

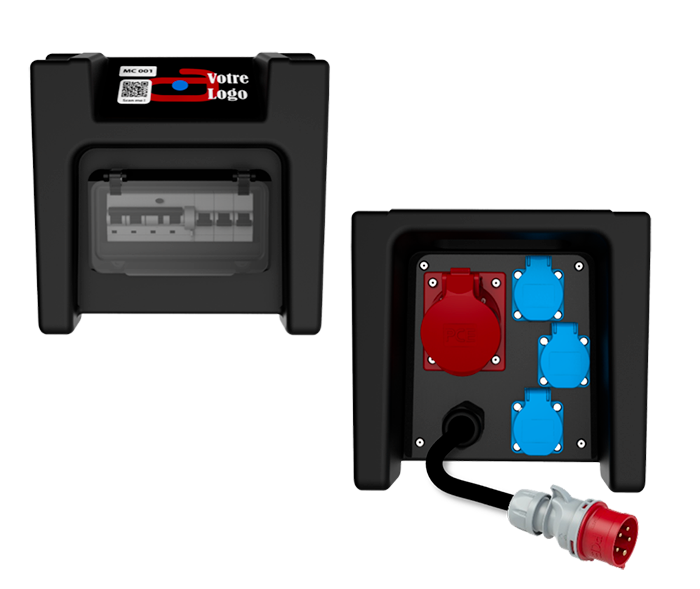

MINI CUBE STANDARD 100% LEISTUNG
3 DREIPHASIGE ARCHITEKTUREN
Das dreiphasige Standardmodell MINI CUBE ist in 3 Ausführungen erhältlich:
MINI CUBE dreiphasig 16 A, Fehlerstromschutzschalter 16 A/3P+N, Kurve C – 30 mA
Verteilung 3x16A einphasig + 1 x 16A dreiphasig (max. 12 kW)
MINI CUBE dreiphasig 32 A, Fehlerstromschutzschalter 32 A/3P+N, Kurve C – 30 mA
Verteilung 3x16A einphasig + 1 x 32A dreiphasig (max. 22 kW)
MINI CUBE dreiphasig 32 A, Fehlerstromschutzschalter 40 A/2P, 30 mA
Verteilung 3x16A einphasig + 1 x 32A dreiphasig (max. 22 kW)
* Optional kann eine 16A-Steckdose durch eine Steckdose mit 24-Stunden-Betrieb (d. h. Dauerbetrieb) in einer anderen Farbe ersetzt werden, durch einen 2A-Leistungsschalter D-Kurve (max. 500W) geschützt.
Das dreiphasige Standardmodell MINI CUBE ist in 3 Ausführungen erhältlich:
MINI CUBE dreiphasig 16 A, Fehlerstromschutzschalter 16 A/3P+N, Kurve C – 30 mA
Verteilung 3x16A einphasig + 1 x 16A dreiphasig (max. 12 kW)
MINI CUBE dreiphasig 32 A, Fehlerstromschutzschalter 32 A/3P+N, Kurve C – 30 mA
Verteilung 3x16A einphasig + 1 x 32A dreiphasig (max. 22 kW)
MINI CUBE dreiphasig 32 A, Fehlerstromschutzschalter 40 A/2P, 30 mA
Verteilung 3x16A einphasig + 1 x 32A dreiphasig (max. 22 kW)
* Optional kann eine 16A-Steckdose durch eine Steckdose mit 24-Stunden-Betrieb (d. h. Dauerbetrieb) in einer anderen Farbe ersetzt werden, durch einen 2A-Leistungsschalter D-Kurve (max. 500W) geschützt.

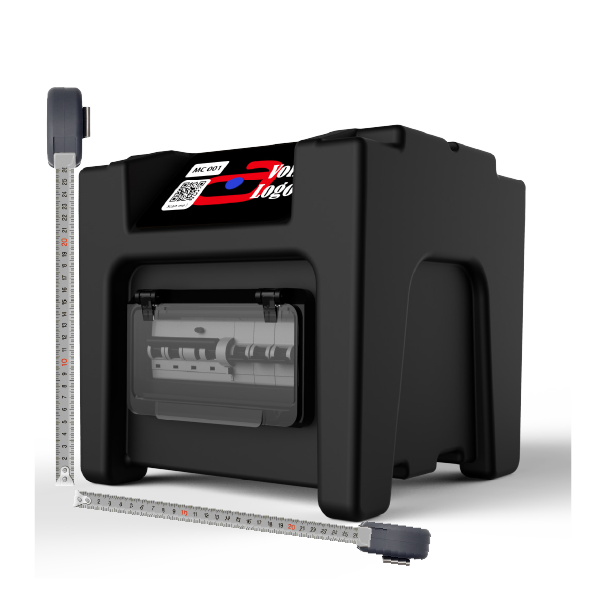

MINI CUBE IN/OUT (I/O)
MAXIMALE MÖGLICHKEITEN MINIMALER PLATZBEDARF

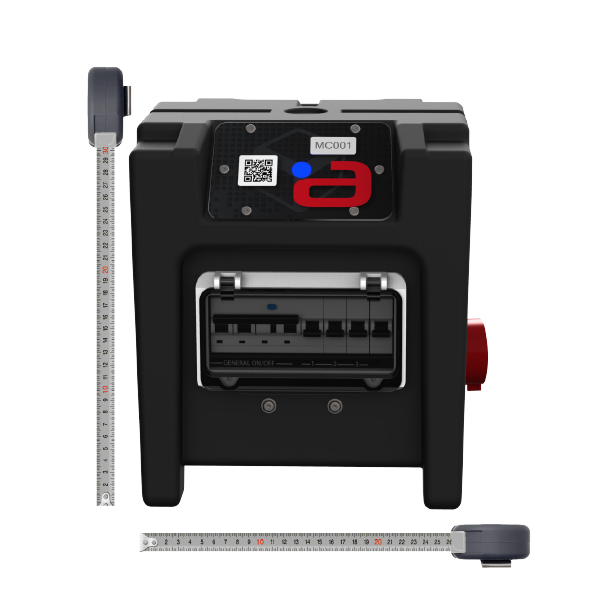

Die MINI CUBE-Modelle machen ihrem Namen alle Ehre:
MINI CUBE i/o
H 30 cm x B 26 cm x T 26 cm
Gewicht: <5 kg
MINI CUBE Standard
H 26 cm x B 26 cm x T 26 cm
Gewicht: <5 kg
Schutzfaktor: IP 44
MINI CUBE i/o
H 30 cm x B 26 cm x T 26 cm
Gewicht: <5 kg
MINI CUBE Standard
H 26 cm x B 26 cm x T 26 cm
Gewicht: <5 kg
Schutzfaktor: IP 44
Die MINI CUBE-Modelle machen ihrem Namen alle Ehre:
MINI CUBE i/o
H 30 cm x B 26 cm x T 26 cm
Gewicht: <5 kg
MINI CUBE Standard
H 26 cm x B 26 cm x T 26 cm
Gewicht: <5 kg
Schutzfaktor: IP 44
MINI CUBE i/o
H 30 cm x B 26 cm x T 26 cm
Gewicht: <5 kg
MINI CUBE Standard
H 26 cm x B 26 cm x T 26 cm
Gewicht: <5 kg
Schutzfaktor: IP 44
MINI CUBE STANDARD
DER 100% USER-FREUNDLICHE STROMVERTEILER
Die wiederholten Handhabungen beim Auf- und Abbau sowie bei der Lagerung wurden berücksichtigt.
Unser Ziel: Gehäuse, die den technischen Teams das Leben erleichtern!

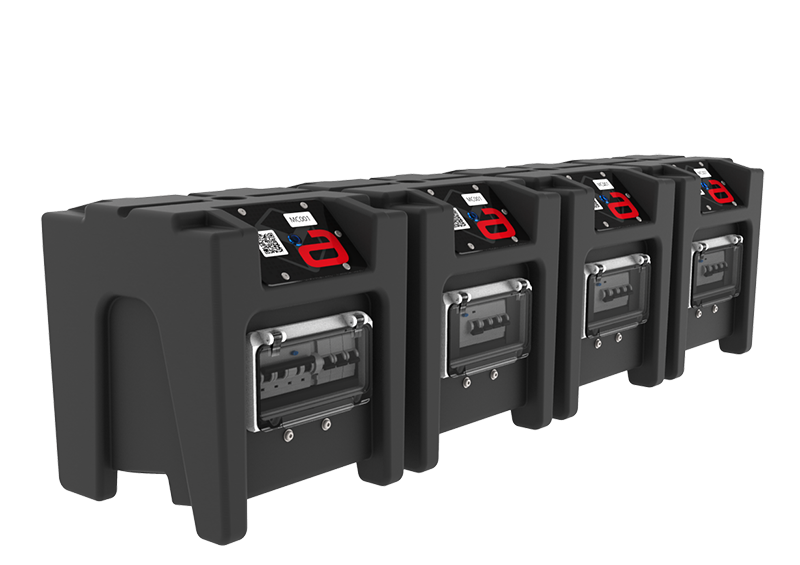

Stapelbarkeit
4 Sockel und die ergänzenden Formen im oberen Bereich garantieren ein sicheres Stapeln aller Modelle.
Griffbarkeit
Ein in die Hülle eingegossener Griff im oberen Teil der Rückseite des Gehäuses erleichtert
das Greifen
Transport & Lagerung
Die Verteiler werden in erhöhten Palettenkisten mit den Maßen 1200 x 1000 x 1080 mm geliefert:
36 Mini Cube-Gehäuse pro Palettenkiste, stapelbar
Unser Ziel: Gehäuse, die den technischen Teams das Leben erleichtern!
Stapelbarkeit
4 Sockel und die ergänzenden Formen im oberen Bereich garantieren ein sicheres Stapeln aller Modelle.
Griffbarkeit
Ein in die Hülle eingegossener Griff im oberen Teil der Rückseite des Gehäuses erleichtert
das Greifen
Transport & Lagerung
Die Verteiler werden in erhöhten Palettenkisten mit den Maßen 1200 x 1000 x 1080 mm geliefert:
36 Mini Cube-Gehäuse pro Palettenkiste, stapelbar
Die wiederholten Handhabungen beim Auf- und Abbau sowie bei der Lagerung wurden berücksichtigt.
Unser Ziel: Gehäuse, die den technischen Teams das Leben erleichtern!
Stapelbarkeit
4 Sockel und die ergänzenden Formen im oberen Bereich garantieren ein sicheres Stapeln aller Modelle.
Griffbarkeit
Ein in die Hülle eingegossener Griff im oberen Teil der Rückseite des Gehäuses erleichtert
das Greifen
Transport & Lagerung
Die Verteiler werden in erhöhten Palettenkisten mit den Maßen 1200 x 1000 x 1080 mm geliefert:
36 Mini Cube-Gehäuse pro Palettenkiste, stapelbar
Unser Ziel: Gehäuse, die den technischen Teams das Leben erleichtern!
Stapelbarkeit
4 Sockel und die ergänzenden Formen im oberen Bereich garantieren ein sicheres Stapeln aller Modelle.
Griffbarkeit
Ein in die Hülle eingegossener Griff im oberen Teil der Rückseite des Gehäuses erleichtert
das Greifen
Transport & Lagerung
Die Verteiler werden in erhöhten Palettenkisten mit den Maßen 1200 x 1000 x 1080 mm geliefert:
36 Mini Cube-Gehäuse pro Palettenkiste, stapelbar
NACHHALTIGE KONZEPTION BIS ZUM GEHÄUSE
Der Qualitätsstandard, den CUBE auf alle vertriebenen Schaltkästen anwendet!
Das Gehäuse der Verteiler wird in Frankreich hergestellt und erfüllt sehr strenge Qualitäts-Kriterien
Rotationsformen:
Aus rotationsgeformtem Polyethylen (PE), zu 100 % recycelbar, einteilig, hergestellt in Frankreich. Die starke Verrippung der Hülle von THE CUBE verleiht ihm eine sehr hohe Stabilität und Robustheit.
Mikrostrahlung:
Die Hülle von THE CUBE ist mikrogestrahlt. Durch dieses Verfahren erhält man eine raue Oberfläche, die wesentlich weniger kratzempfindlich und leicht zu reinigen ist.
Flammbehandlung:
Die Hülle von der Verteiler ist flammbehandelt. Bei diesem Verfahren wird die Oberfläche des Gehäuses mit einer Flamme behandelt. Dadurch werden die durch die Mikrokugelstrahlung entstandenen Kanten erheblich gehärtet. Das Ergebnis ist ein abriebfestes Gehäuse, trotz der Flexibilität des Materials.
Das Gehäuse der Verteiler wird in Frankreich hergestellt und erfüllt sehr strenge Qualitäts-Kriterien
Rotationsformen:
Aus rotationsgeformtem Polyethylen (PE), zu 100 % recycelbar, einteilig, hergestellt in Frankreich. Die starke Verrippung der Hülle von THE CUBE verleiht ihm eine sehr hohe Stabilität und Robustheit.
Mikrostrahlung:
Die Hülle von THE CUBE ist mikrogestrahlt. Durch dieses Verfahren erhält man eine raue Oberfläche, die wesentlich weniger kratzempfindlich und leicht zu reinigen ist.
Flammbehandlung:
Die Hülle von der Verteiler ist flammbehandelt. Bei diesem Verfahren wird die Oberfläche des Gehäuses mit einer Flamme behandelt. Dadurch werden die durch die Mikrokugelstrahlung entstandenen Kanten erheblich gehärtet. Das Ergebnis ist ein abriebfestes Gehäuse, trotz der Flexibilität des Materials.
Der Qualitätsstandard, den CUBE auf alle vertriebenen Schaltkästen anwendet!
Das Gehäuse der Verteiler wird in Frankreich hergestellt und erfüllt sehr strenge Qualitäts-Kriterien
Rotationsformen:
Aus rotationsgeformtem Polyethylen (PE), zu 100 % recycelbar, einteilig, hergestellt in Frankreich. Die starke Verrippung der Hülle von THE CUBE verleiht ihm eine sehr hohe Stabilität und Robustheit.
Mikrostrahlung:
Die Hülle von THE CUBE ist mikrogestrahlt. Durch dieses Verfahren erhält man eine raue Oberfläche, die wesentlich weniger kratzempfindlich und leicht zu reinigen ist.
Flammbehandlung:
Die Hülle von der Verteiler ist flammbehandelt. Bei diesem Verfahren wird die Oberfläche des Gehäuses mit einer Flamme behandelt. Dadurch werden die durch die Mikrokugelstrahlung entstandenen Kanten erheblich gehärtet. Das Ergebnis ist ein abriebfestes Gehäuse, trotz der Flexibilität des Materials.
Das Gehäuse der Verteiler wird in Frankreich hergestellt und erfüllt sehr strenge Qualitäts-Kriterien
Rotationsformen:
Aus rotationsgeformtem Polyethylen (PE), zu 100 % recycelbar, einteilig, hergestellt in Frankreich. Die starke Verrippung der Hülle von THE CUBE verleiht ihm eine sehr hohe Stabilität und Robustheit.
Mikrostrahlung:
Die Hülle von THE CUBE ist mikrogestrahlt. Durch dieses Verfahren erhält man eine raue Oberfläche, die wesentlich weniger kratzempfindlich und leicht zu reinigen ist.
Flammbehandlung:
Die Hülle von der Verteiler ist flammbehandelt. Bei diesem Verfahren wird die Oberfläche des Gehäuses mit einer Flamme behandelt. Dadurch werden die durch die Mikrokugelstrahlung entstandenen Kanten erheblich gehärtet. Das Ergebnis ist ein abriebfestes Gehäuse, trotz der Flexibilität des Materials.
